Beschreibung

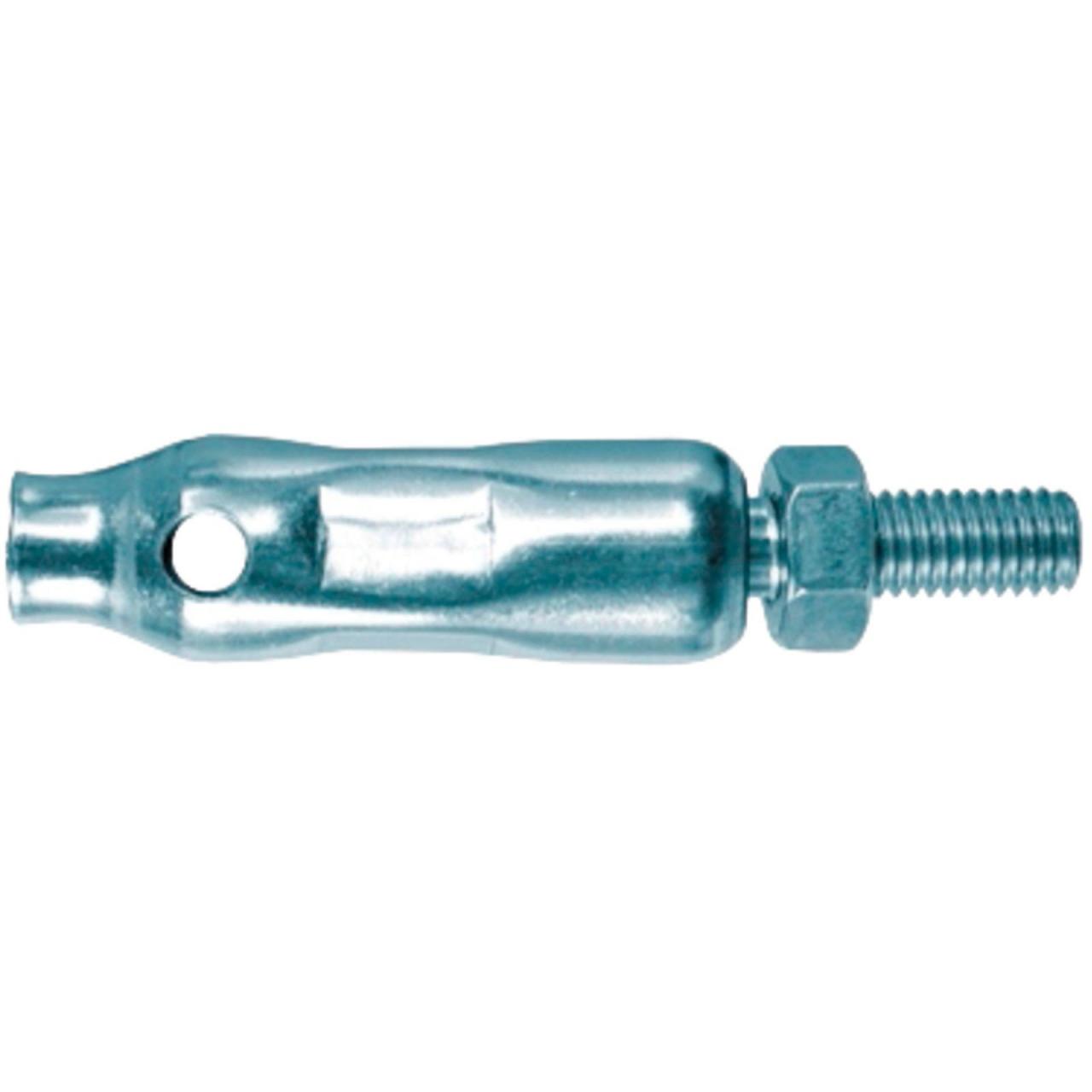

Der fischer Pendelhänger PDH ist eine Einzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von Rohrleitungen. Paarweiser Einsatz erforderlich bei beweglichen Rohren. Die Bauform des Pendelhängers ermöglicht einen Freiheitsgrad von 360°. Gute Höhenjustierung durch die Einschraubhülse. Anschlussgewinde M 8.
Vorteile
Die Bauform des Pendelaufhängers ermöglicht einen Freiheitsgrad von 360°.
Die Einschraubhülse des Pendelhängers ermöglicht eine gute Höhenjustierung.
Der max. Pendelwinkel von 12° erlaubt die Aufnahme großer Ausdehnungen.
Die Einschraubtiefe der Gewindebolzen gewährleistet eine hohe Zugbelastung.
Anwendungen
Einzelbefestigung mit flexibler Pendelwirkung zur Aufnahme von Längenänderungen von Rohrleitungen
Paarweises Einsetzen der Pendelhänger bei beweglichen Rohren zur sicheren und verkantungsfreien Führung
Sicherung der Gewindestange mit Kontermutter
Merkmale
Auslenkung: 12°
Länge L1: 18 mm
Max. empf. Last (zentr. Zug): 2,4 kN
