Beschreibung
Kurzbeschreibung
HSK-C für Werkzeugschäfte A/C/T.
Technische Merkmale
Wuchtgüte G 2,5
Zentrale Kühlmittelzuführung (außer Größe 25)
Einsatzbereiche
Zum Anbau an Spindeln, Revolver, etc.
Vorteile
Überzeugend einfache Konstruktion für hohe Zuverlässigkeit und einfache Montage
Sicheres Ausstoßen der Werkzeuge beim Lösen durch den Führungsbolzen
Keine negative Beeinflussung des HSK-Kegels, da die Betätigungsschraube im Bereich des Mitnehmers liegt
Weitere Infos

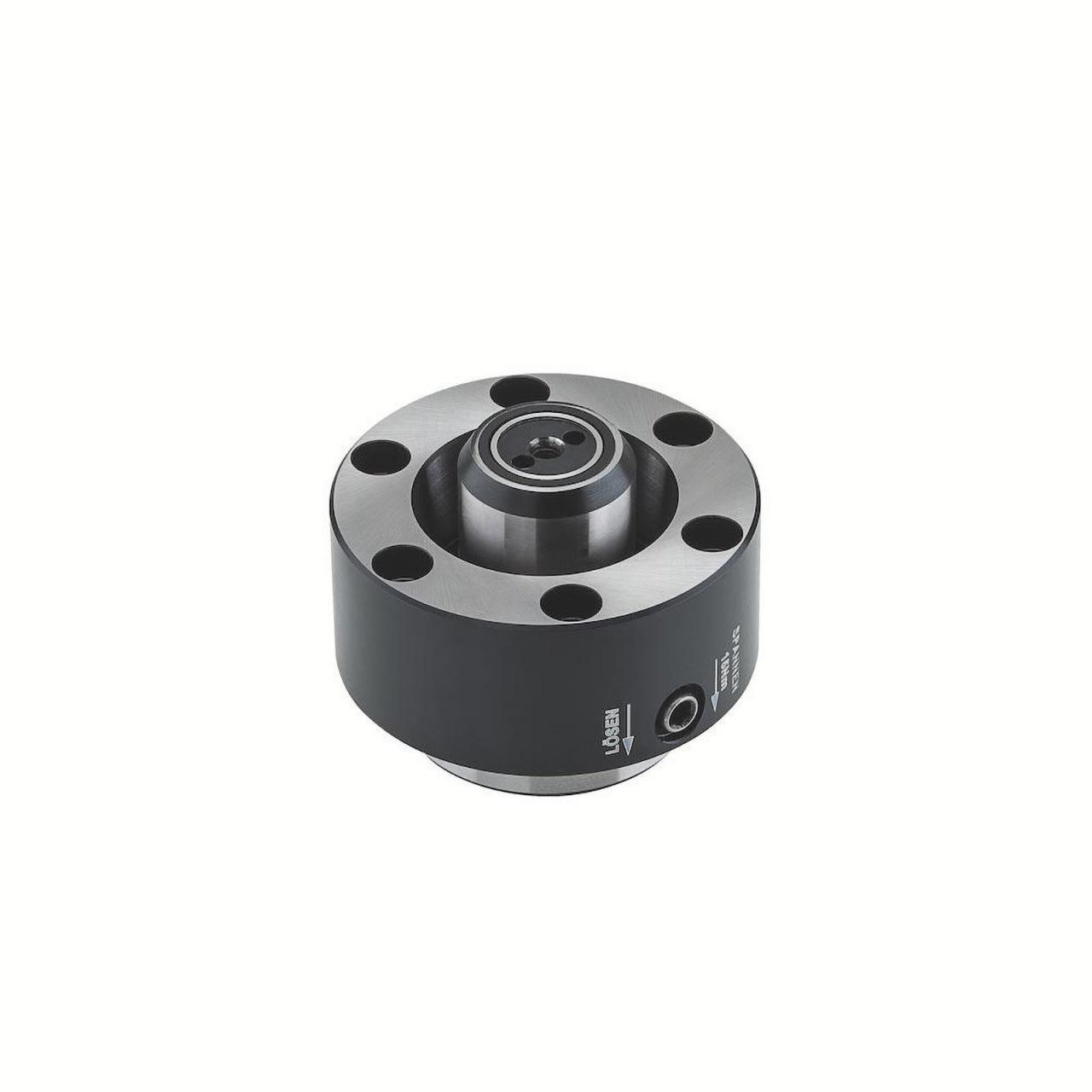

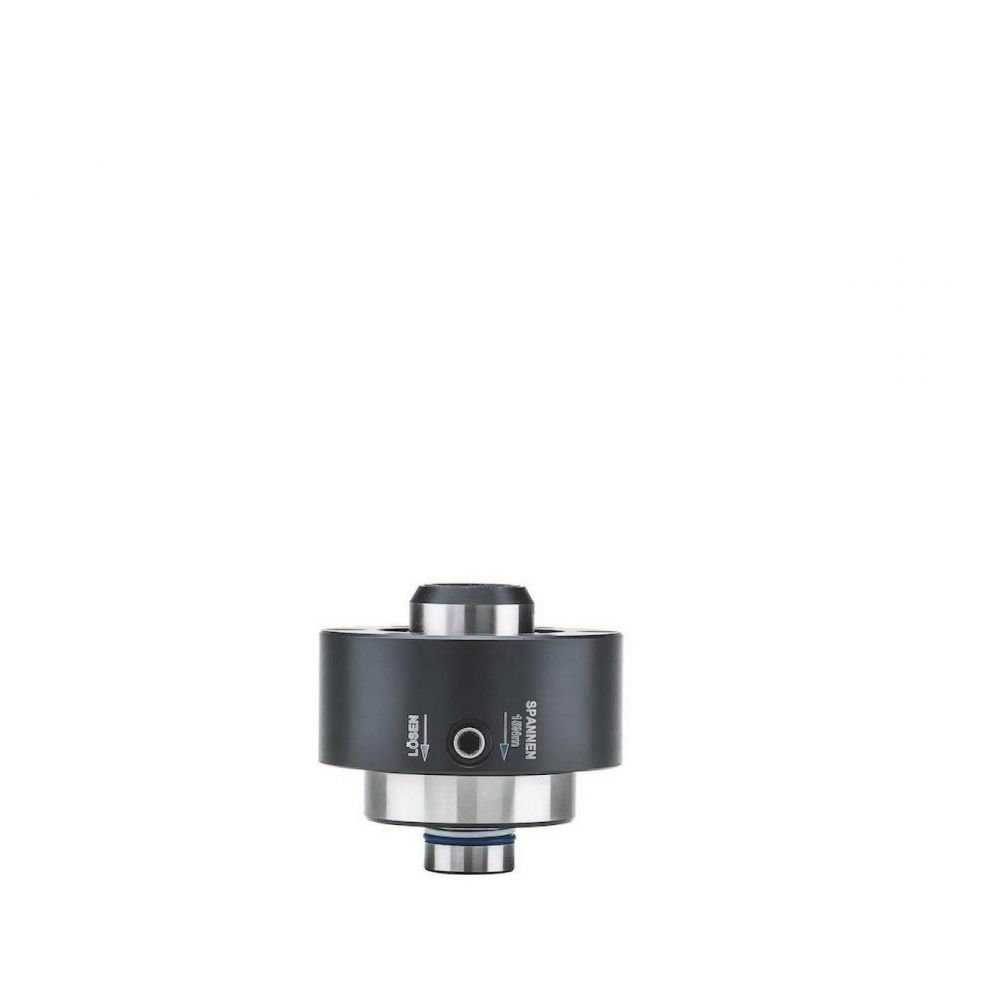

Anbauflansch mit Einbauspannsatz HSK-C, Nenngröße 50, Genauigkeitsausführung mit zentraler Kühlmittelzuführung, komplett mit Einbauspannsatz für Hohlschaft DIN 69893 HSK-C und -A
Merkmale
Durchmesser Führung: 18
Durchmesser Kegel mm: 38
Durchmesser Teilkreis mm: 52 mm
Einbautiefe: 55 mm
Länge Aussendurchmesser mm: 28 mm
Länge Flansch: 41 mm
Länge Spindelüberstand: 10 mm
Länge Stellschraubenmitte: 21,5 mm
Nenngröße: 50
Spanneinheit: 50
Zentrierdurchmesser: 42 mm
